Schnittmodell eines XP und CP Ventils mit PowerPEEK und Raffinerie

XP, CP, CPs - Profilierte Plattenventile

Für Ihre Prozess- oder Erdgasanwendung

Die besten Ventile in Sachen Effizienz ohne Abstriche bei der Zuverlässigkeit

Herkömmliches Ventildesig hat ausgedient, wenn es darum geht, die Effizienz und Betriebszeit von Kompressoren zu steigern. Echte Steigerungen der Kompressoreffizienz können nur durch innovatives Design erreicht werden. Das Kompressorventil ist das Herzstück des Kompressors und der Leistungsregler für die Gesamteffizienz des Verdichters. Um die Zuverlässigkeit zu optimieren und Energie zu sparen, brauchen Sie ein technologisch fortschrittliches Ventil, das beides kann. Die XP und CP Baureihen mit profilierten Platten von HOERBIGER vereinen alle Eigenschaften, um diese Anforderungen zu erfüllen: PowerPEEK® Platten mit extremer Effizienz und exzellenten Strömungseigenschaften für eine hohe Kompressorverfügbarkeit. Darüber hinaus können Sie den Strom- und Kraftstoffverbrauch drastisch senken und die damit verbundenen CO-Emissionen reduzieren, indem Sie die Lebensdauer erhöhen und gleichzeitig die Energieeffizienz um bis zu 50 % steigern. Aber nicht nur das: Dank des hohen Standardisierungsgrades wird die Anzahl der verschiedenen Ersatzteile im Lager reduziert und die Inventur erleichtert.

POWERPEEK® Platte
PowerPEEK®: Hochleistungs­ventilplatten­material bedeutet

Hohe Effizienz und weniger Verluste

PowerPEEK® und das einzigartige Design der profilierten Ventilplatten schaffen ein Ventil mit extremer Effizienz und ausgezeichneten Durchflusseigenschaften. Dies verbessert automatisch die Zuverlässigkeit und Haltbarkeit des Ventils. Die Konstruktion eines feinmaschigeren Ringabschnitts erhöht die wirksame Strömungsfläche und damit die Effizienz des Ventils. Die aerodynamischen "Ringe" erzeugen einen geringeren Druckabfall als Plattenventile, wodurch kleine Mengen an Flüssigkeit und Schmutz passieren können. PowerPEEK® Platten bieten außerdem eine optimierte Verteilung der Verstärkungsfasern und nutzen sich daher im Betrieb weniger ab. Dies führt zu einer Erhöhung der MTBF und MTBM, was zu weniger Verlusten durch ungeplante Wartung führt.

XP Ventil
XP Profiliertes Plattenventil - unsere Lösung für Prozessgasanwendungen

Mit XP Profilplattenventilen sind Sie immer einen Schritt voraus. Effizienz, Energieeinsparungen, Zuverlässigkeit und Lebensdauer sind allesamt Voraussetzungen, um sich auf dem Markt einen Vorsprung zu verschaffen, und unsere XP Ventile sind die ideale Komponente, um diese Verbesserungen für die Kolben- und Prozessgasindustrie zu erreichen.

Vorteile auf einen Blick

Lange Lebensdauer und hohe Betriebszeit des Kompressors, reduzierter Strom-/Kraftstoffverbrauch und damit verbundene CO2-Emissionen
Merkmale
  • Profiliertes Plattendesign und hohe Anzahl von Strömungskanälen
  • Federhülsen verhindern den Kontakt zwischen Feder und Fänger
  • Spritzgegossenes Hochleistungs-PEEK®
Vorteile
Hervorragende Zuverlässigkeit für geringere Stillstandszeiten und weniger Emissionen durch weniger Eingriffe vor Ort
Merkmale
  • Aerodynamischer Strömungsweg
  • Anti-Haft-Design: Wellenförmig profilierter Fänger und konischer Sitz
  • Hochleistungsfedern aus ESU-Stahl (Stahl, der im Elektroschlacke-Umschmelzverfahren hergestellt wurde und dadurch eine besondere Reinheit und weitere technologische Eigenschaften aufweist)
Vorteile
Geringere Gesamtbetriebskosten und Einsparungen bei CO2-Emissionen und Kosten
Merkmale
  • Industrieller Benchmark in Sachen Effizienz
  • Hochleistungs-Ventilplatte
  • Tribologische Optimierung
Vorteile

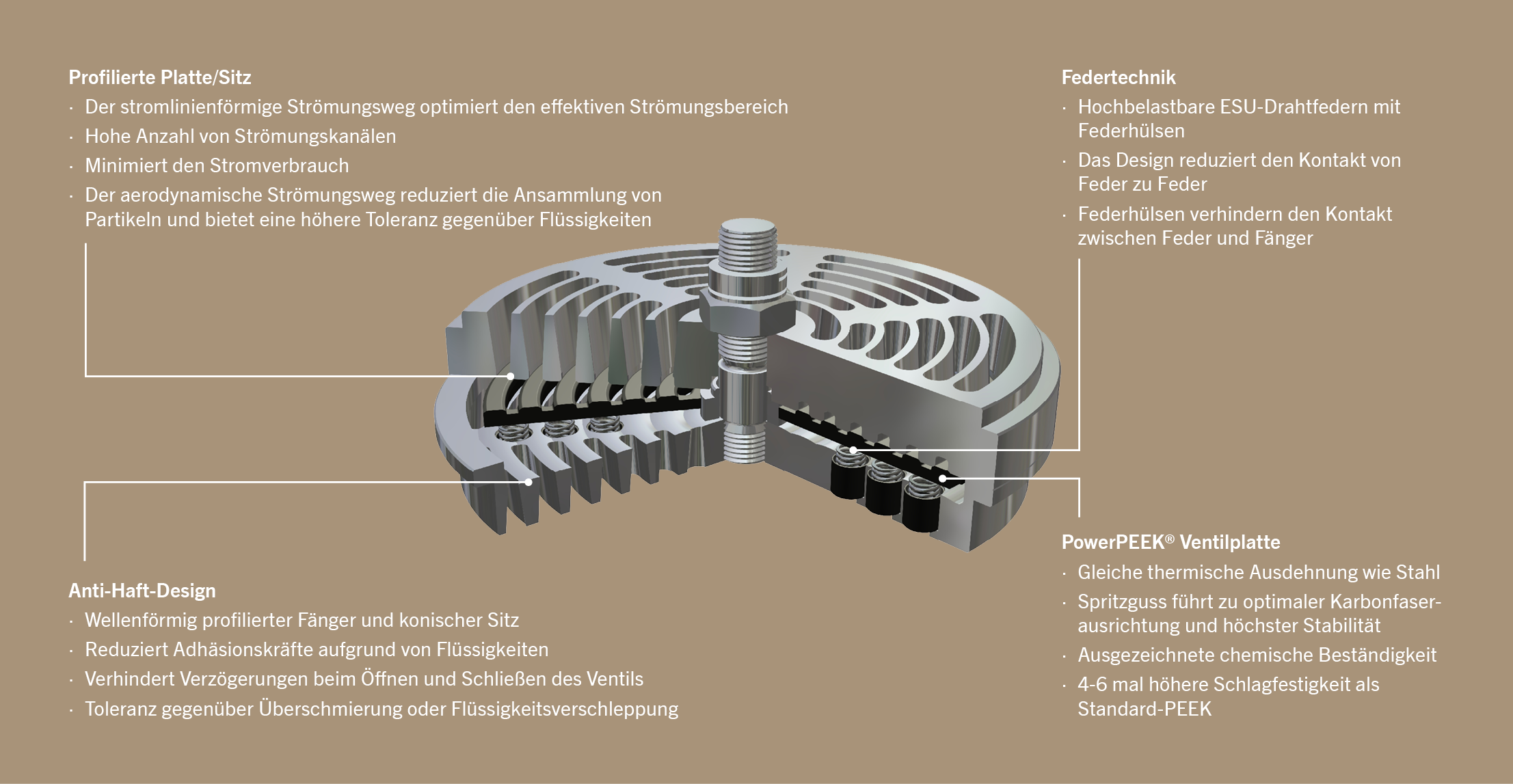

Eigenschaften von Profilierten Plattenventilen
XP Ventil auf einen Blick
Technische Daten
Hauptanwendung:
Prozessgas
Maximaldruck:
300 bar
Differenzialdruck:
200 bar*
Mindest. Saugtemp.:
-40°C
Max. Entladungstemp.:
230°C
Molgewicht:
2-50 g/mol
Drehzahl:
1,500 U/Min maximum
Schmierung:
geschmiert, ungeschmiert
Ventilgrößen:
86-262 mm
* Maximal zulässiger Differenzdruck
abhängig von der Gastemperatur.

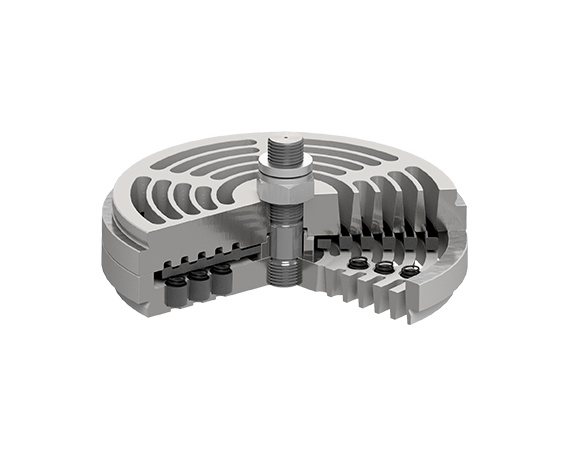

CP Ventil Schnittmodell mit Greifer
CP Profiliertes Plattenventil – unsere Lösung für Erdgas­anwendungen

Die Profilplatten-Technologie der CP Ventile bieten maximale Effizienz trotz minimalem Hub und hervorragende Schließeigenschaften. Darüber hinaus hat HOERBIGER PowerPEEK® entwickelt, ein innovatives Material, das Robustheit und Langlebigkeit gewährleistet – was zu einer längeren Lebensdauer der Ventile führt und ungeplante Kompressorstillstände vermeidet. Dies sind Eigenschaften, die für Kompressoren in Erdgasanwendungen wichtig sind.

Alle Vorteile auf einen Blick

Lange Lebensdauer und hohe Betriebszeit des Kompressors
Merkmale
  • Profiliertes Plattendesign und hohe Anzahl von Strömungskanälen
  • Federhülsen verhindern den Kontakt zwischen Feder und Fänger
  • Spritzgegossenes Hochleistungs-PEEK®
Vorteile
Bewegen Sie mehr Gas
Merkmal

Hoher effektiver Strömungsbereich

Vorteil
Hervorragende Zuverlässigkeit für geringere Stillstandszeiten und weniger Emissionen durch weniger Eingriffe vor Ort
Merkmale
  • Aerodynamischer Strömungsweg
  • Anti-Haft-Design: Wellenförmig profilierter Fänger und konischer Sitz
  • Hochleistungsfedern aus ESU-Stahl (Stahl, der im Elektroschlacke-Umschmelzverfahren hergestellt wurde und dadurch eine besondere Reinheit und weitere technologische Eigenschaften aufweist)
Vorteile
Geringere Gesamtbetriebskosten und Einsparungen bei CO2-Emissionen und Kosten
Merkmale
  • Industrieller Benchmark in Sachen Effizienz
  • Hochleistungs-Ventilplatte
  • Tribologische Optimierung
Vorteile
Vereinfachtes Bestandsmanagement
Merkmale
  • Hohe Standardisierung
  • Reduzierte Ventilkonfigurationen
Vorteil
CP Valve auf einen Blick
Technische Daten
Hauptanwendung:
Erdgas
Maximaldruck:
300 bar
Differenzialdruck:
200 bar*
Mindest. Saugtemp.:
-40°C
Max. Entladungstemp.:
230°C
Molgewicht:
12-80 g/mol
Drehzahl:
1,800 U/Min maximum
Schmierung:
geschmiert, ungeschmiert
Ventilgrößen:
88-212 mm
* Maximal zulässiger Differenzdruck
abhängig von der Gastemperatur.
CPs Profiliertes Plattenventil
CPs Profiliertes Plattenventil - Der Weltstandard für Erdgas Hochgeschwindigkeitsverdichtung

Die Technologie der CP-Profilplattenventile bietet trotz minimalem Hub maximale Effizienz und hervorragende Schließeigenschaften. Die CP-Ventile bieten einen bis zu 50 % höheren effektiven Durchflussbereich als herkömmliche Ventile und machen mehr Leistung für einen höheren Durchsatz verfügbar. Die leistungsstarken PowerPEEK® Ventilplatten übertreffen alle anderen PEEK-Ventilplatten in Bezug auf Schlagzähigkeit und Festigkeit.

Aber nicht nur das: Dank des hohen Standardisierungsgrades wird die Anzahl unterschiedlicher Ersatzteile im Lager reduziert und die Lagerhaltung erleichtert.

Die Ventile sind auch die ideale Wahl für die Verdichtung von Biogas / grünem Methan.

Vorteile auf einen Blick

Lange Lebensdauer und hohe Betriebszeit des Kompressors
Merkmale
  • Profiliertes Plattendesign und hohe Anzahl von Strömungskanälen
  • Dämpferplatte
  • Spritzgegossenes Hochleistungs-PEEK®
Vorteile
Mehr Gas bewegen
Merkmal

Hoher effektiver Strömungsbereich

Vorteil
Hervorragende Zuverlässigkeit für geringere Ausfallzeiten und weniger Emissionen durch weniger Eingriffe vor Ort
Merkmale
  • Aerodynamischer Strömungsweg
  • Anti-Haft-Design: Wellenförmig profilierter Fänger und konischer Sitz
  • Hochbelastbare Federplatte
Vorteile
Geringere Wartungskosten, reduzierte Strom-/Kraftstoffkosten des Hauptmotors und Einsparungen bei den CO2-Emissionen
Merkmale
  • Industrieller Benchmark in Sachen Effizienz
  • Hochleistungs-Ventilplatte
  • Hochbelastbarer Federteller
Vorteile
Vereinfachtes Bestandsmanagement
Merkmale
  • Hohe Standardisierung
  • Reduzierte Ventilkonfigurationen
Vorteil
CPs Ventil auf einen Blick
Technische Daten
Hauptanwendung:
Prozessgas
Maximaldruck:
300 bar
Differenzialdruck:
200 bar*
Mindest. Saugtemp.:
-40°C
Max. Entladungstemp.:
230°C
Molgewicht:
12-80 g/mol
Drehzahl:
2.800 U/min maximum
Schmierung:
geschmiert, ungeschmiert
Ventilgrößen:
38-90 mm
* Maximal zulässiger Differenzdruck
abhängig von der Gastemperatur.
